Характеристики
Площадь резки: 3000 * 1500 мм
Скорость резки: 30 м / мин
Поддерживаемый графический формат: AI, PLT, DXF, BMP, LAS, DXP
Применение: лазерная резка
Состояние: Новый
Толщина резки: 0-30 мм
ЧПУ или нет: да
Режим охлаждения: водяное охлаждение
Программное обеспечение для управления: Cypcut
Место происхождения: Аньхой, Китай (материк)
Сертификация: CE, ISO, SGS, CCC
Гарантия: 1 год
Лазерный источник: IPG / Raycus / nNIGHT / MAX
Режущая головка: Precitec / Raytools / OSPRI / WSX
Тип сервопривода: Серводвигатель
Система охлаждения: Водяной Чиллер
Мощность лазера: 500/750/1000/1500/2000/3000 Вт или как настроено
Рабочая зона: 1500 * 3000 мм
Режущие материалы: углеродистая сталь / нержавеющая сталь / алюминий / медь
Электрическая составляющая: французский Schneider
Система передачи: YYC
Применение продукта

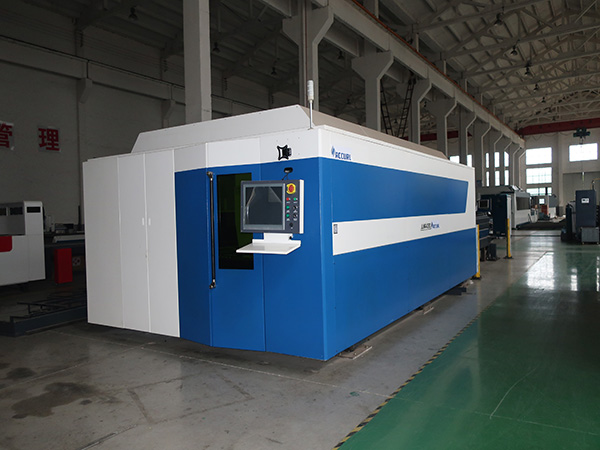

CL-G3015A Станок для лазерной резки с ЧПУ представляет собой полный комплект оборудования для лазерной резки, который интегрирован с волоконным лазером, чиллерами, режущими головками для волокон, режущими станками, системой управления, системой подачи воды, системой вытяжки воздуха и так далее. Вся машина имеет фиксированную заготовку и подвижную портальную конструкцию. Это двухосный, трехосный станок с ЧПУ для лазерной резки. Среди них связь по оси XY реализует плоскую плоскую отслеживающую поверхность заготовки оси Z подачи. Четыре вала оборудования с ЧПУ управляются направляющими качения, а часть X, Y, Z режущей пластины приводится в движение зубчатой рейкой сервопривода переменного тока, среди которых ось X, Z приводится в действие зубчатой рейкой сервопривода переменного тока. Основная станина, Y-образный вал, использует стальную конструкционную балку, динамические характеристики, среди которых лазерная режущая головка, серводвигатель переменного тока, пара шариковых винтов, направляющая пара качения, редуктор, шестерня и стойка - все выбирают известную марку. Система ЧПУ принимает специальную систему ЧПУ отечественной марки, настраивает профессиональное программное обеспечение для управления резанием и вспомогательное программное обеспечение. Компактная структура, достаточная жесткость, хорошая надежность и высокая эффективность резки.
Станок для лазерной резки с ЧПУ подходит для резки нержавеющей стали, углеродистой стали, легированной стали, кремниевой стали, оцинкованной стальной пластины, алюминиевого сплава, титанового сплава и других металлических материалов.
Основные характеристики
1. Движущаяся портальная балка принимает новый структурный дизайн, а также новый производственный процесс, который сохранил стабильность при высоком ускорении и сделал экструзионный алюминиевый сплав с большой длиной-шириной. Это уменьшило вес на 12% и увеличило жесткость на 20% по сравнению с литой балкой.
2. Система ЧПУ, написанная с интерфейсом взаимодействия человек-компьютер, в котором используется программное обеспечение управления на китайском и английском языках, сделала работу более простой и удобной.
3. Область резания с широким обзором, так как есть три открытые стороны, которые облегчают загрузку и разгрузку сырья. Может применяться в разных пространствах.
4. Перегородочная структура, используемая в электрическом шкафу управления, может соответствовать различным пространственным условиям.
5. Режущая камера оснащена подвижной решеткой, позволяющей точно осуществлять бесконечную резку и экономить материал и время резания
6. Пылеулавливающая конструкция на базовой части становится более эффективной, так как прикрепленное устройство делает фурму очень близко к зоне резки. Это также сделало устройство для удаления пыли избегать лазера, чтобы обеспечить долгий срок службы.
7. Эта специально разработанная лазерная режущая головка может выполнять высокоэффективную резку на материале определенной толщины путем регулировки фокусного расстояния, диаметра фокуса и зоны резания лучом-талией, высокой мощности, загрузки материала как спереди, так и сзади. сэкономить время
Технические параметры
Диапазон резки (мм) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
Ход по оси X (мм) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Ход по оси Y (мм) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Ход по оси Z (мм) | 300 | 300 | 300 | 300 | 300 | |
Точность позиционирования оси XY (мм) | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | |
Точность позиционирования (мм) | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
Мощность лазера (Вт) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
Наш сервис
Предпродажное обслуживание
* Справочная и консультационная поддержка.
* Пример тестирования поддержки.
* Посмотреть наш завод.
Послепродажное обслуживание
* Обучение установке машины, обучение работе с машиной.
* Инженеры доступны для обслуживания техники за рубежом.
