Характеристики
Скорость резки: 80 м / мин
Поддерживаемый графический формат: DWG, DXF
Применение: лазерная резка
Состояние: Новый
Толщина резки: 0-25 мм
ЧПУ или нет: да
Режим охлаждения: водяное охлаждение
Программное обеспечение для управления: Cypcut
Место происхождения: Китай Аньхой (материк)
Фирменное наименование: ACCURL
Сертификация: CE, ISO, SGS

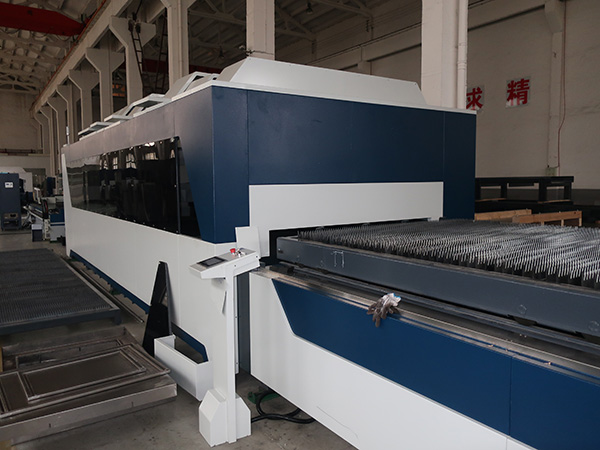

Название продукта: Волоконный лазерный труборез
Блок питания: 5000 Вт / 700 Вт / 750 Вт / 800 Вт / 1000 Вт / 1200 Вт / 2000 Вт
форма резки: пластина и труба
Рабочая зона: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Тип: Волокно Ласр Резка
Максимальная скорость позиционирования: 80 м / мин
Диаметр резки труб: 30мм-220мм
Длина резки трубы: менее 6 м
Точность положения оси X, Y: 0,05 мм
X, точность повторения оси Y: 0,025 мм
Послепродажное обслуживание: инженеры могут обслуживать технику за рубежом
Преимущества волоконной лазерной резки:
1. Превосходное качество пути: Меньшая лазерная точка и высокая эффективность работы, высокое качество.
2. Высокая скорость резки: скорость резки в 2-3 раза выше, чем у станка для лазерной резки CO2.
3. Стабильная работа: использование ведущих мировых импортных волоконных лазеров, стабильная производительность, ключевые детали могут достигать 100 000 часов;
4. Высокая эффективность для фотоэлектрического преобразования: Сравните с станком для лазерной резки CO2, станок для волоконной лазерной резки имеет в три раза большую эффективность фотоэлектрического преобразования.
5. Низкая стоимость: экономия энергии и защита окружающей среды. Коэффициент фотоэлектрического преобразования составляет до 25-30%. Низкое потребление электроэнергии, это всего около 20% -30% от традиционной СО2-лазерной резки.
6. Низкие эксплуатационные расходы: передача по волоконной линии не требует отражения линзы, за исключением затрат на обслуживание;
7 Простота в эксплуатации: передача по волоконно-оптической линии, без регулировки оптического пути.
Технические параметры
Эффективная рабочая зона (мм) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Максимальный диаметр трубы | 200 мм (можно настроить по 600 мм) | ||
Длина трубы | 6мм | ||
Ход по оси Z | 120 мм | ||
Максимальная скорость позиционирования | 60 м / мин | ||
X, точность положения оси Y | 0,05 мм | ||
X, Y точность повторяемости | 0,025 мм | ||
Лазерный источник | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Углеродистая сталь | ≤10mm | ||
Нержавеющая сталь | ≤ 4 мм | ||
алюминий | ≤ 4 мм | ||
Стандартная конфигурация
Волоконный источник питания | Raycus / IPG | ||
Волоконно-режущая головка | Raytool | ||
Корпус машины | Tayor | ||
Поперечная балка | Tayor | ||
Рабочий стол | Tayor | ||
Коробка передач | апекс | ||
X, Y Реечный механизм | Швеция Линден | ||
Шариковый винт | Тайвань Хивин | ||
рельс | Тайвань Хивин | ||
Пневматическая система | Япония SMC | ||
система охлаждения | Tayor | ||
Электрические компоненты | Schneider | ||
Система контроля | CypCut | ||
AC серводвигатель и водитель | Yaskawa | ||
CAD / CAM программное обеспечение | Smart Nest Professional | ||
Параметр резки(Мощность лазера 700 Вт в случае)
Мощность лазера (Вт) | материал | Толщина (мм) | Скорость (м / мин) | Резка газа |
700W | Нержавеющая сталь | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Углеродистая сталь | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Общая стоимость электроэнергии
Предметы | Мощность (кВт) | Общая мощность (кВт / ч) | Общая стоимость (USD / ч) |
лазер | 2.9 | ≦ 20,9 | USD2.0 (Составляет 60% от общей нагрузки) |
машина | 9.5 | ||
холодильник | 4.5 | ||
Воздушный компрессор | 4 |
Стоимость газа
Тип газа | Цена (USD / цилиндр) | Емкость (мин / цилиндр) | Стоимость (USD / H) | замечание |
O2 | 2.5 | 60 | 2.5 | 1 мм углеродистая сталь |
N2 | 4.2 | 15 | 16.5 | 1 мм углеродистая сталь |
Жидкость N2 | 55 | 120 | 4.5 | Нержавеющая сталь 1мм |
Воздух | 1.1 (воздушный компрессор) | с менее чем 2 мм углеродистой стали, качество резки |
Условия установки
Персонал продавца будет контролировать установку следующим образом:
1) установка и сборка
2) Позиционирование машины и рабочего стола
3) Прокладка кабелей и шлангов от сервисной точки входа
4) Подключение электрических кабелей и газовых шлангов к машине
Условия обучения
После ввода в эксплуатацию, продавец техник начнет обучение.
Заказчик должен предоставить достаточное количество материалов и расходных материалов, чтобы обеспечить удовлетворительное завершение обучения.
Тренинг будет состоять из следующих вещей:
1) Обзор машины
2) Функции управления и работы
3) Обслуживание и настройка машины
4) Контролируемый ход машины
Обучение оператора станка происходит одновременно с установкой и вводом в эксплуатацию, поэтому персонал должен быть всегда доступен.
