Характеристики
Скорость резки: 0-30000 мм / мин
Поддерживаемый графический формат: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, другие
Применение: лазерная резка
Состояние: Новый
Толщина резки: 6 мм
ЧПУ или нет: да
Режим охлаждения: воздушное охлаждение
Программное обеспечение для управления: FSCUT2000, специальное программное обеспечение для резки Chutian
Место происхождения: Аньхой, Китай (материк)
Сертификация: CCC, ISO
Послепродажное обслуживание: инженеры могут обслуживать технику за рубежом
Области применения

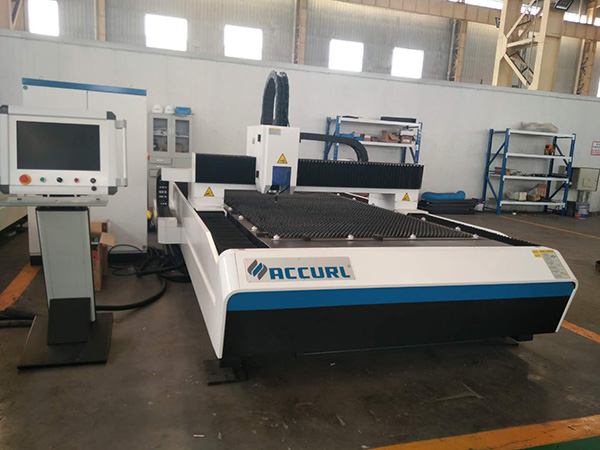

Станок оснащен самым совершенным лазером IPG / SPI, сочетающим в себе станок Gantry с ЧПУ, разработанный нашей компанией, и высокопрочный сварочный корпус после высокотемпературного отжига и точной обработки на большом фрезерном станке с ЧПУ. Обладает хорошей жесткостью и стабильностью благодаря точным шариковым винтам, линейному направляющему приводу. Это в основном для резки листового металла ниже 8 мм на высокой скорости и высокой точности. У волоконного лазера есть ряд преимуществ, таких как высокое качество луча, высокая яркость, высокая скорость преобразования, необслуживаемая, стабильная и надежная работа с низкими затратами и небольшими размерами и т. Д. Воздушная резка - самый передовой уровень лазерной резки. , который особенно подходит для точной резки картонной стали. Он широко используется в металлопродукции, метизах, точном машиностроении, автозапчастях, стеклах, ювелирных изделиях, табличках, электронике, игрушках, рекламе и других отраслях.
Описание для машины:
1. Продуктовая схема и состав
Станок для лазерной резки состоит из волоконного лазера, режущей головки, системы управления, системы охлаждения, агрегата, системы вытяжки и т. Д.
2. Производительность продукта
Широко используется для резки листового металла, как углеродистая сталь, нержавеющая сталь, легированная сталь и другие металлические материалы. Также мы можем обрабатывать различные формы и размеры деталей; вырезать все виды текста, логотипа и рисунка.
Диапазон резки: доска 3000мм * 1500мм,
Толщина резки углеродистой стали: 0,2 мм - 6 мм
Ширина резки: 0,08—0,15 мм
Станок X, Y, Z, ход оси 3000мм * 1500мм * 100мм
Точность позиционирования: ± 0,05 мм / 1000 мм
Повторите точность позиционирования: ± 0,03 мм / 1000 мм
Стандартная скорость холостого хода машины: 30 м / мин
Максимальная скорость холостого хода: 50 м / мин
Максимальная скорость резки доски толщиной 1 мм:
(Лазер IPG-1000) 10 м / мин
(Лазер SPI-CW-1500) 15 м / мин
Максимальная глубина резания:
Углеродистая сталь (O2) 7 мм
Нержавеющая сталь (N2) 3,5 ~ 4 мм
Нержавеющая сталь (O2) 6 мм
3. Список продуктов системы:
лазер
Волоконные лазеры: 1000 Вт (SPI дополнительно)
Внешний оптический путь и режущая головка
Лазерная режущая головка Высокая, точная автоматическая режущая головка
Емкостный датчик BCS100, Автоматическое следование
Фокусирующая линза 25.4 F = 100
Хост-машина
Станочная платформа и аксессуары 3000мм * 1500мм режущая головка
Шариковый винт оси X 4010 высокоскоростной винт; 35 немой рельс; ТАЙВАНЬ ХИВИН
Ось Y направляющей 5050 высокоскоростного винта; Рельс отключения звука 45; ТАЙВАНЬ ХИВИН
Планетарный редуктор VRB140, Япония SHIMPO
Подшипник Япония, NSK
Пылезащитный чехол Циндао, HEMA
Перетащите цепь PKK, Китай
